Всякий человек, который любит походную жизнь, должен научиться прекрасно ориентироваться самостоятельно, а не надеяться на других. Вы можете заблудиться и оказаться в совершенно незнакомом месте. Люди могут потерять друг друга, кто-то может пораниться или получить травму. А вдруг вы будете единственным человеком, который сумеет добраться до жилья и привести с собой спасателей? Если вы скаут, то вам, и только вам, люди смогут доверить свою жизнь.
Работа с компасом и картой
Компас – один из древнейших приборов для ориентирования. Люди используют его уже несколько сотен лет. Они полагались на него даже тогда, когда не понимали, по какому принципу он работает, зная, что компас всегда укажет им на север.Принцип работы компаса
Вы можете сами изготовить свой компас – это поможет вам понять, как он работает. Вам потребуются иголки, пробки от винных бутылок, плоский магнит и миска с водой. Несколько раз проведите иголкой по краю магнита в одном и том же направлении. Это позволит ее намагнитить. Проткните иголкой пробку в самом центре и опустите ее в миску с водой. Проделайте эту процедуру с другими иголками и пробками, и вы увидите, что все иголки расположатся в одном направлении – строго на север.Все, кто имел дело с магнитом, знают, что противоположные полюса (или концы магнита) притягиваются, а одноименные – отталкиваются. Все компасы, которые сделаны из иголок, плавая в воде, подчиняются этому закону. Земля обладает магнитным полем. Одним концом намагниченная игла притягивается к одному из полюсов Земли (мы называем его северным магнитным полюсом), а от другого отталкивается.

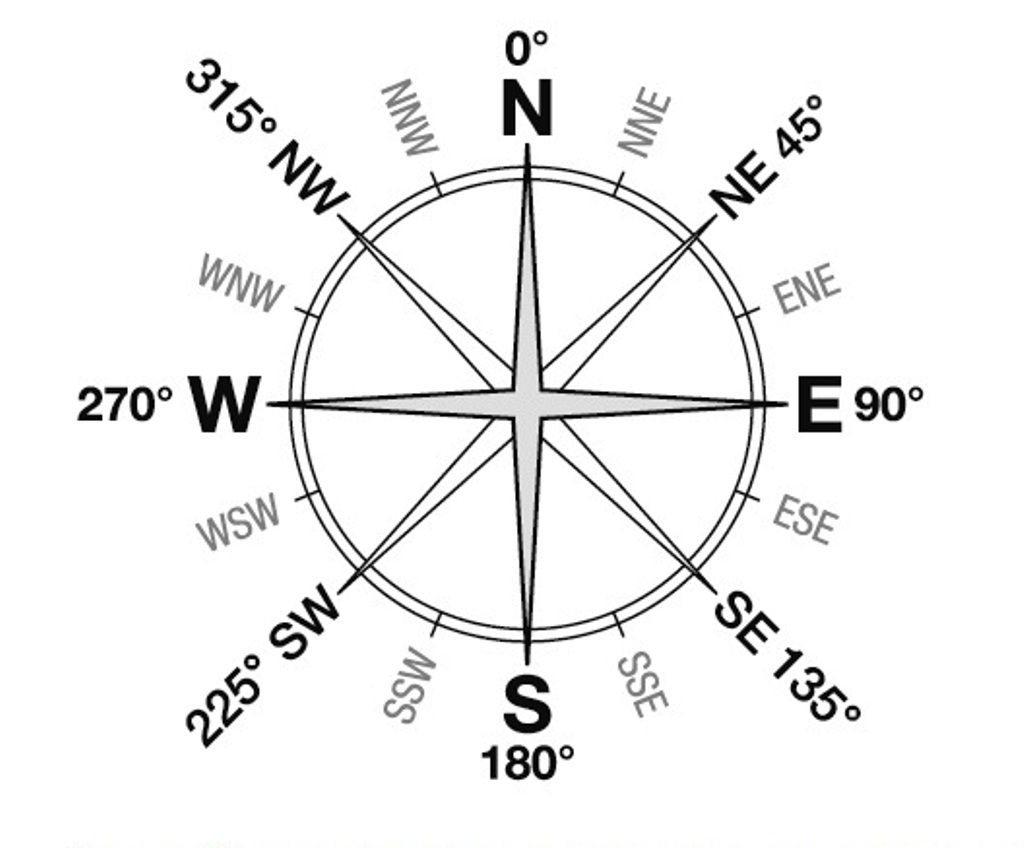

Азимут
Азимут – это расположение нужной нам точки по отношению к северу. По черточкам на лимбе компаса можно только приблизительно определить, где находится тот или иной объект – например, на северо-востоке. Это означает, что это где-то между севером и востоком. Поэтому лимб компаса разделен на 360°, при этом север обозначен 0°.
Таким образом, если мы скажем, что нам надо идти, например, по азимуту, равному 13° или 228° (азимут – это угол между направлением на север и на нужный вам объект), то мы получим гораздо более точное указание, куда надо двигаться.
Два полюса и магнитное склонение
Магнитный полюс может изменять свое положение, причем очень резко. Геологи обнаружили, что магнитное поле Земли несколько раз меняло свои полюса, и никто не знает почему. Мы также знаем, что Северный магнитный полюс постоянно смещается. Сейчас он расположен где-то в Северной Канаде. Поэтому очень важно знать, что магнитный полюс – это не точка, а скорее область, где сходятся магнитные силовые линии Земли.
Для того чтобы люди могли ориентироваться по картам, их «привязывают» к фиксированной точке, а не к области, которая постепенно смещается. Этой фиксированной точкой является географический Северный полюс. В навигации его называют истинным севером.
Таким образом, возникает проблема: север на карте не соответствует северу, на который показывает компас. Но и это еще не все. Представьте себе, что вы стоите с компасом в руках на каком-нибудь поле в Англии и смотрите на истинный север. А ваш компас показывает на магнитный север. Между этими двумя направлениями возникает небольшой угол. А теперь представьте себе, что вы стоите между Северным географическим полюсом и Северным магнитным и смотрите на истинный север. В этом случае стрелка компаса будет отклоняться в другую сторону, то есть будет находиться совершенно под другим углом, чем это было в Англии. Поэтому можно сделать вывод – угол между направлением на Северный магнитный полюс и на истинный север земного шара зависит от того, в каком месте вы находитесь.
Этот угол получил название магнитного склонения, которое меняется в зависимости от времени. Если вам нужно определить направление по компасу с большой точностью, вы должны учесть магнитное склонение для данной местности. На хороших картах оно всегда указано. Я пишу эту главу, а у меня на столе лежит карта военно-топографической службы, на которой написано: «Магнитный полюс в июле 2006 года располагается примерно на 3°35′ к западу от Северного полюса координатной сетки. Его ежегодное смещение равно примерно 0,09′ к востоку». (Северный полюс координатной сетки – это третий вид полюса, но в Соединенном Королевстве он так близок к истинному, что углом между ними можно пренебречь.) Зная об этом, мы можем теперь пользоваться картой и компасом. Если на вашей карте не указано магнитное склонение для вашей местности, вы можете найти его на веб-сайте: www.ngdc.noaa.gov/geomagmodels/Declination.jsp.
Теперь вам нужно узнать свою широту и долготу. Думаю не стоит говорить о том, что все эти данные следует выяснить еще во время подготовки к походу.
Пользуясь картой и компасом, вам нужно будет учитывать магнитное склонение. В одних случаях его надо прибавлять к показаниям компаса, в других – вычитать. Я советую вам запомнить формулу, чтобы знать, когда надо вычитать, а когда прибавлять склонение:
Восточное склонение – положительное
Западное склонение – отрицательное
Помните, что эта формула справедлива только для западного склонения. Для восточного – все наоборот.
Типы компасов
Существует несколько разновидностей компасов. Для путешественников лучше всего подходит компас «Сильва». У этого прибора игла погружена в жидкость, которая не позволяет ей сильно раскручиваться. Кроме того, он имеет неподвижную основу и вращающийся лимб, на котором нанесены градусы. Для того чтобы определить азимут и внести поправку на склонение, надо его повернуть.
Как пользоваться компасом и картой
Для ориентирования с помощью компаса и карты надо освоить шесть основных приемов. Поначалу они покажутся вам сложными, но по мере накопления опыта вы будете выполнять их не задумываясь.Ходьба по азимуту
Это – основной прием ориентирования. Если нужный вам объект хорошо виден, то вы можете сразу же определить по компасу его азимут. Двигаясь к этому объекту, постоянно проверяйте себя, не сбились ли вы с пути, даже если объект скроется из вида. А в природных условиях это случается очень часто: наступают сумерки, опускается туман, начинается дождь или ваш объект вдруг скрывается за холмом или лесом. Чтобы идти по азимуту, проделайте следующее.
1. Установите ваш компас в таком положении, чтобы ориентирующая стрелка показывала на нужный вам объект.
2. Поверните лимб, чтобы эта стрелка совместилась с магнитной. (Ориентируйтесь на северный, а не на южный конец стрелки, иначе вы пойдете в противоположном направлении.)
Очень важно понять, что такое магнитное склонение, и научиться делать на него поправки. Возможно, оно покажется вам слишком незначительным, но при склонении 3°, которое вы забыли учесть, ваше отклонение от курса составит 50 м на каждый километр пути. А если вы ищете укрытие, то это отклонение заведет вас очень далеко.
Стрелка компаса всегда показывает на ближайший мощный магнит. В девяти случаях из десяти это будет магнитное поле Земли, но иногда ее заставляют отклоняться отдельные предметы. Они могут быть искусственного происхождения (часы, трубопроводы, проложенные под землей, линии электропередач – все они имеют свое собственное магнитное поле) или естественного (например, некоторые горные породы, содержащие железную руду, тоже обладают магнетизмом). Снимайте показания компаса регулярно, а заметив что-то подозрительное, перейдите в другое место и снова снимите показания.
Необходимо научиться пользоваться компасом и картой еще до начала похода. Когда вы окажетесь в незнакомом месте во время тумана или дождя, то учиться этому будет уже поздно. Купите себе компас «Сильва» и карту той местности, где вы живете, и приступайте к тренировкам. Не смущайтесь, если вы живете в большом городе, – принципы ориентирования везде одинаковы, а умение определять свое место среди многочисленных препятствий окажет вам хорошую услугу в будущем.
Если у вас нет компаса, вы можете изготовить его с помощью швейной иглы. Намагнитьте ее, проведя несколько раз по волосам – все время в одном направлении. Положите иголку на лист дерева или на бумагу и опустите в лужу или миску с водой. Иголка развернется по направлению север – юг. Чтобы определить, где север, а где юг, посмотрите, где находится солнце. До полудня оно будет в восточной части неба, а после – в западной. Не забывайте, что иголка очень быстро теряет свой заряд, – ее нужно будет снова потереть о волосы, чтобы она опять намагнитилась.
3. Ориентирующая стрелка покажет вам значение вашего азимута. О склонении сейчас думать не надо, поскольку вы ориентируетесь прямо на местности, а не по карте.
4. Теперь двигайтесь к объекту, следя, чтобы стрелка компаса не отклонялась от значения азимута.
Можно потренироваться в хождении по азимуту с другом. Определите исходную точку и встаньте на нее. Задумайте азимут – скажем, 47°. Потом пройдите по нему, отсчитывая шаги, и бросьте на землю монетку. Вернувшись, сообщите другу значение азимута и количество шагов. После этого он должен найти вашу монетку. Если он это сделает, она его!
Работа с картой
Если вы хотите воспользоваться картой, чтобы определить, куда надо идти, то сначала сориентируйте ее на местности. Для этого надо знать магнитное склонение данной территории. На хорошей карте оно обычно указано; если нет, то выясните его еще до начала похода.
1. Поверните лимб компаса так, чтобы магнитное склонение совпало со стрелкой указателя. Так, если магнитное склонение западное и равно 3°, совместите со стрелкой то значение, которое получается в результате вычитания склонения: 360° – 3° = 357°. Именно отсюда вы будете отсчитывать азимут.
2. Положите компас на карту так, чтобы ориентирующая линия была параллельна меридиану и указывала в верхнюю часть карты.
3. Держа карту и компас на ней в этом положении, поверните их, чтобы ориентирующая линия и стрелка компаса совпали.
4. Теперь ваша карта сориентирована, и вы сможете определить, с какой стороны света находится нужный вам объект.
Определив азимут, запишите его. Уставшие ноги и мозги не способствуют укреплению памяти!
Когда идете по азимуту, чаще сверяйтесь с компасом – от курса отклониться очень легко. Всякий раз, проверяя показания компаса, находите ориентир на местности, который расположен на линии вашего азимута, а дойдя до него, снова сверьтесь с компасом.
Установка компаса
Если у вас есть карта и вы хотите определить свое местоположение и направление движения, установите компас, чтобы он показал вам это направление.
1. Положите компас на карту и соедините края его дощечки с исходным и конечным пунктом.
2. Поверните лимб компаса, чтобы линии ориентировки располагались параллельно меридианам на карте.
3. Снимите компас с карты и прибавьте к его показаниям магнитное склонение. Так, если азимут составляет 58°, а склонение в вашей местности равно 3° к западу, линия указателя должна совместиться с 61°.
4. Теперь поверните компас так, чтобы его стрелка и ориентирующая стрелка совпали – в этом направлении вам и надо идти. Не забывайте регулярно, через короткие промежутки времени сверяться по компасу, не отклонились ли вы от своего пути.

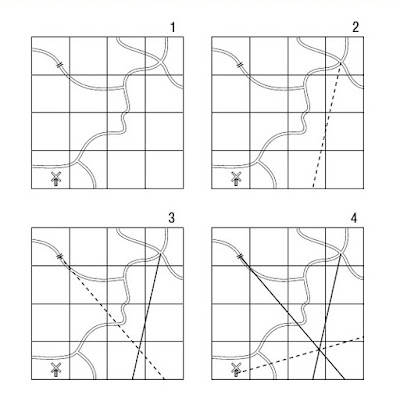

Нанесение на карту положения ориентира, который вам хорошо виден
В армии эту операцию называют прямой засечкой. Это – проверенный многолетним опытом способ определения вражеских позиций, целей и опасных зон.
1. Отметьте на карте две позиции, которые вы видите на местности. С обеих позиций должен быть хорошо виден объект, который вы хотите нанести на карту.
2. Заняв первую позицию, определите азимут этого объекта. Вычтите из него магнитное склонение. С помощью компаса проведите на карте линию, соответствующую полученному значению угла.
3. Перейдите на вторую позицию и повторите эту операцию. Линии на карте пересекутся в той точке, где расположен объект.
4. Если у вас есть возможность проделать ту же операцию с третьей позиции, ваша засечка будет более точной, потому что вы произвели тригонометрическую съемку.
Возвращение назад по обратным азимутам
Дойти до места – это только полдела. Иногда бывает нужно вернуться в отправную точку похода. Если вы определяете азимуты и наносите свой путь на карту, то сможете вернуться, используя обратные значения этих углов. Пройдя 200 шагов из точки А в точку В по азимуту 60°, вы вернетесь из В в А, пройдя те же самые 200 шагов по азимуту 240°.
Чтобы определить обратные азимуты, проделайте следующие вычисления:
если исходный азимут меньше 180°, прибавьте к нему 180°;
если же исходный азимут больше 180°, вычтите из него 180°.
Не бойтесь перепутать эти правила. По полученным значениям вы сразу же определите, правильно ли произвели операцию. Отрицательное значение угла или угол больше 360° подскажет вам, где вы ошиблись.
Определение вашего положения на карте
Научное название этой операции – обратная засечка. Если вы имеете карту и компас, примерно представляете себе, в каком месте вы оказались, но не знаете точно, в какой точке, можно определить это с помощью обратных азимутов.
1. Найдите на местности два ориентира, которые вы можете опознать на карте. Лучше, если они будут расположены примерно под прямым углом по отношению к тому месту, где вы находитесь. (Конечно, все это будет весьма приблизительно, поскольку ваше точное местоположение вам неизвестно.)
2. Определите азимут первого ориентира и вычтите из него склонение.
3. Теперь, зная истинный азимут, вы можете вычислить обратный. После этого с помощью компаса отложите значение обратного азимута на карте и проведите на ней линию.
4. Проделайте ту же операцию с другим ориентиром. Две линии на карте пересекутся в той точке, где вы стоите. Если вы определите обратный азимут третьего ориентира, то получите более точное значение.
Препятствия
Теоретически, пользуясь картой и компасом, вы можете спокойно идти к месту своего назначения. Однако на незнакомой местности все не так просто. Чаще всего, двигаясь по азимуту, вы будете натыкаться на препятствия – овраги или холмы, например, – которые надо будет обходить. Если местность хорошо просматривается, то вы просто обогнете их и пойдете дальше, но в других случаях во время обхода можно легко сбиться с пути, поэтому вы должны освоить описанную ниже методику.
Встаньте так, чтобы ваш взгляд был обращен строго по азимуту. Теперь поверните на 90° в том направлении, где удобнее всего обходить препятствие. Идите в этом направлении, считая шаги. Когда препятствие останется позади, снова развернитесь на 90° – теперь вы пойдете параллельно вашему прежнему курсу. Пройдите вперед и, когда это будет удобно, еще раз поверните на 90° – вы будете двигаться в сторону линии первоначального азимута. Отсчитайте нужное число шагов и снова поверните на 90° – теперь вы на прежнем курсе.
